Накатка для формовки арматуры — это специальный инструмент, который используется для формирования периодического рельефа на поверхности металлического прутка. Именно рабочий профиль накатных роликов создает характерные продольные и поперечные ребра, благодаря которым готовая арматура получает требуемую геометрию поверхности.
Такая деталь работает под значительными нагрузками, постоянно контактирует с металлом и должна сохранять точный профиль на протяжении большого количества рабочих циклов. Поэтому изготовление накатки требует высокой точности механической обработки, правильного подбора материала и строгого контроля геометрии.
Что представляет собой накатка для арматуры
Конструктивно накатка обычно представляет собой массивный стальной ролик или кольцевую деталь с точно сформированным рабочим рельефом по наружной поверхности.
Во время работы металлический пруток проходит между вращающимися роликами. Под действием давления металл пластически деформируется, а профиль инструмента переносится на поверхность заготовки.
В результате на прутке формируются:
поперечные ребра;
продольные элементы профиля;
заданный угол расположения ребер;
необходимая глубина и шаг рельефа;
стабильный наружный размер готового изделия.
В отличие от механической резки, при накатке металл преимущественно не удаляется, а перераспределяется. Это позволяет получать выраженный профиль поверхности при высокой производительности процесса.
Почему к изготовлению накатки предъявляются высокие требования
Рабочая поверхность инструмента непосредственно определяет геометрию будущей арматуры. Даже небольшое отклонение шага, глубины или угла профиля может отражаться на параметрах готового проката.
Кроме того, при работе ролики испытывают значительные контактные нагрузки.
Поэтому для накатки особенно важны:
высокая твердость рабочей поверхности;
износостойкость;
стабильность размеров;
точность посадочного отверстия;
минимальное радиальное биение;
точное взаимное расположение элементов рельефа;
отсутствие трещин, сколов и дефектов после термообработки.
Особенно высокая точность требуется при изготовлении комплектов роликов, которые должны работать синхронно.
Этапы изготовления накатного ролика
1. Подготовка заготовки
Производство начинается с выбора подходящей инструментальной или легированной стали в зависимости от условий эксплуатации оборудования.
Заготовка отрезается в размер, после чего выполняется предварительная механическая обработка.
На этом этапе формируются основные поверхности детали:
наружный диаметр;
торцы;
центральное посадочное отверстие;
технологические базы.
Важно уже на первой стадии обеспечить правильную соосность поверхностей, поскольку от нее будет зависеть точность последующих операций.
2. Токарная обработка
Заготовка обрабатывается на токарном оборудовании.
Выполняется подготовка наружных поверхностей, отверстия, торцов, канавок и других конструктивных элементов.
На отдельных участках оставляется технологический припуск для последующей чистовой обработки после термообработки.
3. Формирование рабочего профиля
Это один из наиболее ответственных этапов производства.
На наружной поверхности ролика необходимо получить систему канавок и выступов определенной формы.
В зависимости от конструкции инструмента могут задаваться:
шаг рельефа;
глубина канавок;
угол наклона;
направление профиля;
ширина рабочих элементов;
форма переходных радиусов.

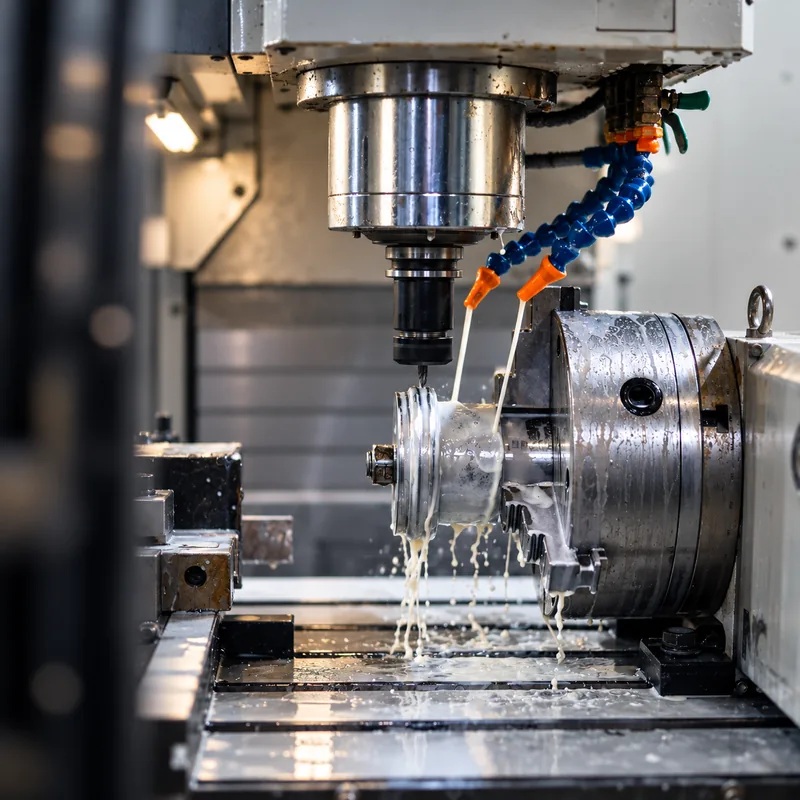

Для изготовления сложного профиля может использоваться фрезерная, шлифовальная или другая специализированная обработка.
При сложной геометрии особенно важно выдержать одинаковую форму каждого элемента по всей окружности ролика.
4. Термообработка
После формирования основных элементов деталь подвергается термической обработке.
Ее задача — повысить твердость и износостойкость рабочих поверхностей.
Режим термообработки подбирается с учетом марки стали и условий эксплуатации инструмента.
При этом необходимо контролировать возможные деформации, поскольку после закалки размеры детали могут изменяться.
5. Финишная обработка
После термообработки выполняется окончательная доводка ответственных поверхностей.
Может производиться:
шлифование посадочного отверстия;
обработка торцов;
шлифование наружных поверхностей;
доводка рабочего профиля;
удаление заусенцев;
полировка отдельных элементов.
На этом этапе деталь выводится в окончательный размер.
Контроль геометрии
Изготовление накатки невозможно без промежуточного и финального измерительного контроля.
Проверяются:
наружный диаметр;
диаметр посадочного отверстия;
ширина ролика;
соосность поверхностей;
биение;
глубина профиля;
шаг элементов;
угол расположения ребер;
твердость после термообработки.
Для сложных деталей контроль может выполняться с использованием оптического оборудования, измерительных приборов и координатных измерительных систем.
Изготовление накатки по образцу
Если оригинальная техническая документация отсутствует, изготовление возможно по существующему образцу.
В таком случае сначала проводится дефектовка и измерение детали.
Необходимо восстановить:
основные размеры;
параметры посадки;
геометрию рабочего профиля;
количество элементов;
направление и угол рельефа.
Особое внимание уделяется износу старого ролика. Измерять только изношенную рабочую поверхность недостаточно — необходимо определить исходную геометрию профиля, чтобы новая деталь воспроизводила именно требуемую форму, а не накопленный износ старого инструмента.
После восстановления размеров создается чертеж или трехмерная модель, по которой производится новый комплект.
Изготовление комплекта роликов
В промышленном оборудовании обычно используется не один ролик, а согласованный комплект.
В этом случае необходимо обеспечить совпадение профилей и правильное положение элементов относительно друг друга.
Даже небольшое рассогласование может приводить к:
неравномерной формовке прутка;
смещению ребер;
повышенному износу инструмента;
увеличению нагрузки на оборудование;
ухудшению качества готовой продукции.
Поэтому комплекты желательно изготавливать и контролировать совместно.
От чего зависит срок службы накатки
Ресурс инструмента зависит не только от качества изготовления.
На срок эксплуатации влияют:
марка и твердость обрабатываемого металла;
усилие прижатия;
скорость вращения;
качество смазочно-охлаждающей жидкости;
точность установки роликов;
состояние подшипников и приводов оборудования;
правильность термообработки самого инструмента.
При неправильной настройке станка даже качественно изготовленный ролик может получить ускоренный износ.
Когда требуется изготовление новой накатки
Заказывать новый комплект имеет смысл при появлении следующих признаков:
рабочий профиль заметно изношен;
ребра на прутке формируются недостаточно четко;
изменяется геометрия готового изделия;
появляются локальные сколы;
увеличивается вибрация при формовке;
наблюдается неравномерный износ роликов.
В некоторых случаях возможна восстановительная обработка инструмента, однако при значительном износе или повреждении профиля надежнее изготовить новую деталь.
Изготовление накаток на заказ
Накатные ролики могут производиться как по готовой конструкторской документации, так и по предоставленному заказчиком образцу.
Для расчета изготовления желательно предоставить:
чертеж или эскиз детали;
размеры ролика;
параметры рабочего профиля;
материал;
требуемую твердость;
фотографию существующей детали;
информацию об оборудовании, на котором применяется инструмент.
Если технической документации нет, исходные параметры можно определить непосредственно по образцу с последующей подготовкой чертежа.
Точное изготовление рабочего профиля, правильная термообработка и контроль геометрии позволяют получить накатку, способную стабильно формировать требуемый рельеф арматуры и выдерживать продолжительную эксплуатацию в производственных условиях.
