Изготовление сварного трубопроводного тройника большого диаметра
Специалисты предприятия изготовили нестандартный трубопроводный тройник для применения в составе промышленной технологической системы. Конструкция предназначена для разделения или объединения потоков рабочей среды и рассчитана на подключение к трубопроводу через фланцевые соединения.

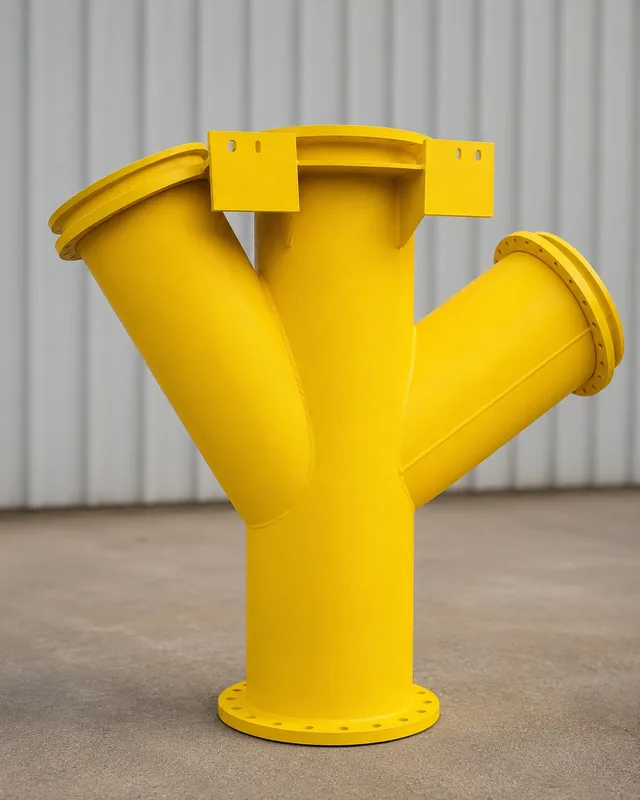

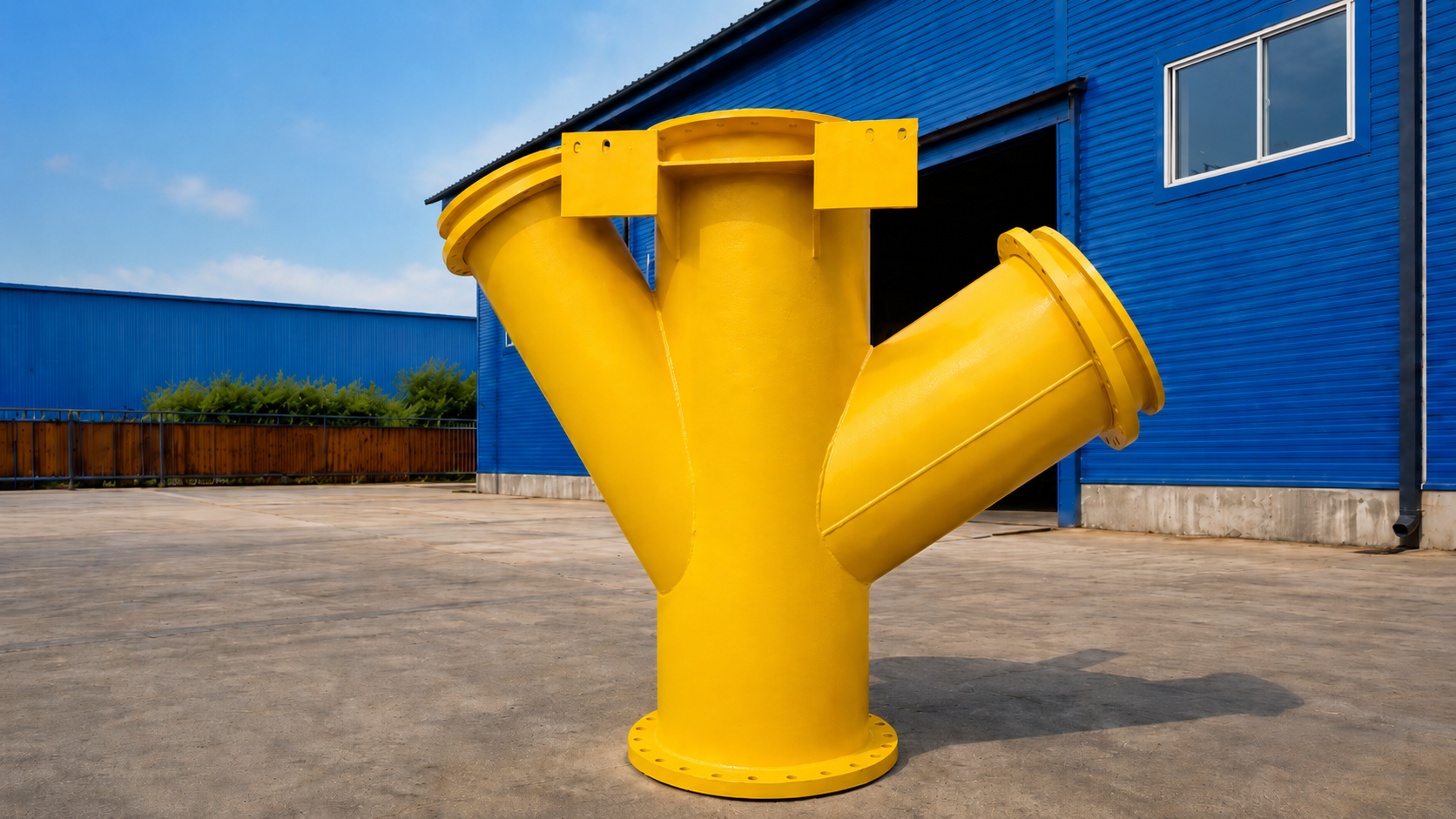

Изделие имеет сложную пространственную конфигурацию: к центральному корпусу присоединены два боковых патрубка, расположенных под заданными углами. Такая геометрия позволяет установить тройник в существующую трубопроводную систему с учётом расположения оборудования и особенностей монтажной площадки.
Основные этапы изготовления
подготовка конструкторской и технологической документации;
раскрой листового металла по заданным размерам;
формирование цилиндрических и переходных элементов;
изготовление и установка присоединительных фланцев;
сборка конструкции с контролем углов и геометрии;
выполнение сварочных работ;
зачистка и обработка сварных соединений;
подготовка поверхности и нанесение защитного покрытия.
Особенности конструкции
Центральная часть тройника выполнена в виде сварного цилиндрического корпуса. Боковые ответвления изготовлены из листовой стали и соединены с основным корпусом сплошными сварными швами. На торцах предусмотрены фланцы с отверстиями под болтовое крепление.
В верхней части изделия установлены дополнительные монтажные элементы, необходимые для фиксации, перемещения или присоединения тройника к несущим конструкциям. Усиливающие детали повышают жёсткость узла и помогают сохранять проектную геометрию во время эксплуатации.
Контроль качества
В процессе изготовления контролировались размеры заготовок, расположение патрубков, соосность фланцев и качество сварных соединений. После завершения сборки поверхность изделия была очищена и подготовлена к нанесению лакокрасочного покрытия.
Для защиты металла от коррозии тройник окрашен износостойкой промышленной эмалью. Покрытие обеспечивает дополнительную защиту изделия при хранении, транспортировке и последующей эксплуатации.
Результат
В результате заказчик получил готовый сварной трубопроводный узел, изготовленный по индивидуальным размерам. Изделие полностью подготовлено к транспортировке и дальнейшему монтажу на объекте.
Наше производство выполняет изготовление нестандартных трубных деталей, сварных тройников, переходов, патрубков, фланцевых узлов и других металлоконструкций по чертежам или техническому заданию заказчика.
